目前紫金礦業集團持有巨龍銅業50.1%股權，實現對項目控股并主導開發國內已探明最大斑巖型銅礦，權益銅資源量超過6200萬噸。同時巨龍銅業持有驅龍銅多金屬礦、榮木錯拉銅礦和知不拉銅多金屬礦三個礦權。項目整體銅金屬量達到1040萬噸，遠景銅資源量可望突破2000萬噸。項目將分兩期實施大規模露天開采，一期計劃2021年底建成投產，建成后年產銅16.5萬噸、鉬0.62萬噸；二期于一期投產后第7-8年開始按日處理30萬噸建設，建成后年產銅26.3萬噸、鉬1.3萬噸。

巨龍銅業不斷在自動化、智能化方面加大投入，包括數據中心化、自動化工業控制網、礦山無人駕駛、AI機器視覺與礦山開發技術融合轉型，不斷拓展智慧礦山應用場景。通過前期規劃建設，不斷按照智慧礦山、可視化礦山目標投入信息系統建設，包括一期、二期：車間生產監控全覆蓋、視頻監控云平臺、模塊化數據中心機房、礦山全光環網網絡、礦山卡口廣播測速系統、磨礦LED大屏系統、礦山無人駕駛、訪客系統等等，為智慧礦山、智能礦山、可視化礦山打下了堅實的基礎。目前巨龍銅業平均海拔4500以上，高寒高海拔環境對生產作業人員身心健康帶來嚴重影響，為保障5300米以上露采區作業人員生產作業安全，亟需一套人員生命體征監測、人員定位、車輛定位調度系統用于人員安全監測管控，通過實時獲取作業人員生命體征信息、位置信息，發生危險時快速響應，迅速調度周邊應急力量，將人員風險降低至最低，彰顯礦山人員安全關懷。

1 必要性和可行性分析

目前巨龍銅業由于爆破作業原因和現場條件限制，露采區、排土場場地作業監管范圍廣、海拔高，外協作業人員和大型車輛較多，現場安全管理人員和調度人員無法有效進行人員信息化管理；在爆破作業時需要及時清點現場工作人員和非作業人員，并及時通知撤離作業區；另一方面由于采區較大，進入礦區的施工人員或者外來人員和車輛較多，為防止人員/車輛發生串崗或者誤入、滯留危險區域等情況發生，通過人員/車輛定位信息獲取實時位置、歷史活動軌跡，實現人員快速查找、歷史事件場景復現。因此為減少人員/車輛作業安全隱患，需定制開發一套礦山人員/車輛定位系統、視頻AI人臉軌跡監控系統輔助礦山人員、車輛動態管理。

2 建設目標

項目通過打造全新的巨龍智慧礦山人員車輛定位管理平臺，對權屬礦山露天作業場含爆破區域和排土場區域地貌、通過實景航拍傾斜攝影進行全礦山三維實景建模；對全礦區內外部車輛實現位置監控、速度監測、安全預警、實時調度等功能；對露采區作業人員實現位置管控、軌跡回放、電子圍欄、應急調度等功能。

建設以滿足統一監管監測和融合打通各業務系統的交互為基礎，打造靈活、高效、智慧礦山綜合安全管控平臺，并且可以靈活納入后續新增的各種子平臺。

3 建設內容

本次項目建設內容為：針對礦山作業人員安全管控需求，搭建基于礦山三維實景建模和衛星遙感地圖做可視化數據底座，整合接入包括人員定位、車輛定位、AR熱成像天眼、視頻AI監控、卡口測速系統、現有卡車調度集成等子系統，通過實時定位、軌跡回溯、電子圍欄、視頻聯動、一鍵求助等功能和智能化告警對特定區域人員超時、滯留、闖入等行為及時上報并響應處理，全面提升現場安全管控效率，降低生產安全事故。

項目建設內容具體體現在以下建設分項：

1、 知微智能礦山平臺開發建設；

2、 礦山高精度遙感地圖訂閱和全礦三維實景建模；

3、 礦山露采區人員定位子系統建設；

4、 礦山車輛定位管理子系統建設；

5、 礦山高空瞭望、視頻監控系統集成；

6、 速力卡調系統集成；

7、 5G無人駕駛集成；

8、 數據監測平臺集成（邊坡監測、地災監測、尾礦庫在線監測）

智慧園區礦山人員定位管理系統通過可視化大屏展示信息包括礦山地圖、露采區人員實時定位、礦區車輛實時定位、視頻監控等數據，數據中臺關聯員工數據、處理、分析，從而實現對礦山人員、車輛實時定位、軌跡回放、電子圍欄等。同時結合AR天眼熱成像、視頻監控、卡調系統對礦山現場進行實況預覽、回放、遠程調度指揮。

1 系統概述

智慧園區礦山人員定位管理系統建設總體技術架構設計以技術先進、通用成熟、適合大型企業集團使用的方舟開發平臺為基礎，致力于構建靈活、柔性的信息系統總體架構，以滿足礦山未來3-5年業務系統發展的需要。

一.2 系統總體功能

以紫金方舟開發平臺為基礎，構建以滿足礦山人員作業安全監管和融合打通各項子系統為目標，打造靈活、高效、智能的礦山人員定位管理平臺，并且可以靈活接入全礦智慧礦山綜合平臺。

1、融合各系統界面

統一頁面規范和標準，將各系統的查詢、配置等界面通過重構、集成的方式納入綜合管控平臺系統，建立個性化工作臺，提升各崗位人員的工作效率。

2、統一用戶管理，權限分級

根據礦山用戶崗位權限提供個性化工作臺，實現用戶日常工作高效開展。統一組織、權限、菜單、用戶身份認證管理；統一地圖管理。為各子系統提供標準、完整的服務。

3、統一消息接口，整合系統共性，

統一的預告警信息處理中心，預告警中心制定標準的預告警消息接入服務，在收到各相關設備的告警信息后，可以根據預制的預告警處理流程處理分析，處置要求可以通過中心的下發流程服務對接廣播緊急通知、智能手表的呼叫等，確保在平臺上能將所有應急相關的設備統一協調調度。

3 安全生產可視化

綜合展示礦山綜合動態數據，包括地圖數據、人員定位管理、車輛定位管理（預留）、軌跡回放、電子圍欄、作業管理、AR熱成像、高空視頻監控等。

a) 高精度地圖

加載礦區三維實景建模和衛星遙感地圖，通過切換地圖展示遙感/現場礦區實景包括露采場、排土場和部分周界區域場所。

b) 人員定位管理

人員管理，設備關聯，露采作業區域人員精準定位，支持軌跡回放、電子圍欄、告警信息提醒。

c) 車輛定位管理

車輛管理，設備關聯，作業區域車輛精準定位，支持軌跡回放、車速實時監測、電子圍欄、告警信息提醒。

d) AR熱成像輔助監測云臺

通過具備熱成像和可見光聯動智能跟蹤等功能AR天眼熱成像全景監控，快速識別現場滯留人員，通過AR標簽功能，實現“畫中畫”細節監控，視頻全景預覽，全景多目標跟蹤，快速定位作業區人員侵入告警。

e) 高空視頻監控聯動

安防監控設備全礦區地圖標簽定位展示，支持各點位監控視頻實時預覽。

3.1 多圖層切換

根據項目需要，設計高精度地圖圖層、人員管理圖層、車輛管理圖層、電子圍欄、AR實景、視頻監控、卡車調度系統等。通過切換不同圖層，滿足不同場景聯動需求。

3.1.1 高精度地圖圖層

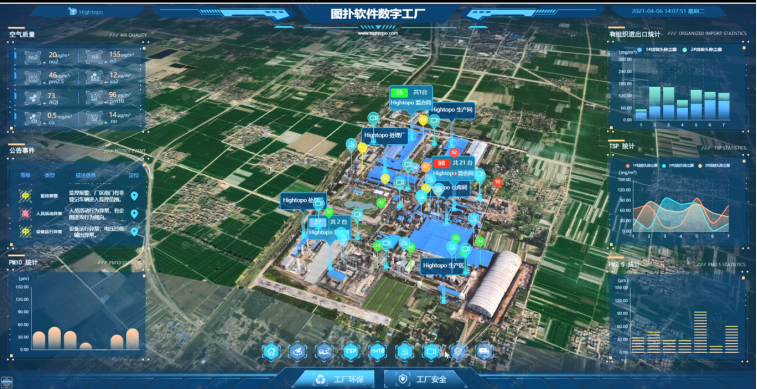

通過對露采場和排土場三維實景建模/衛星遙感地圖，能夠快速預覽礦山主要作業場所，包括采區建筑物、露采區、排土場等重點區域，實現礦山可視化漫游。

 3.1.2 人員管理圖層

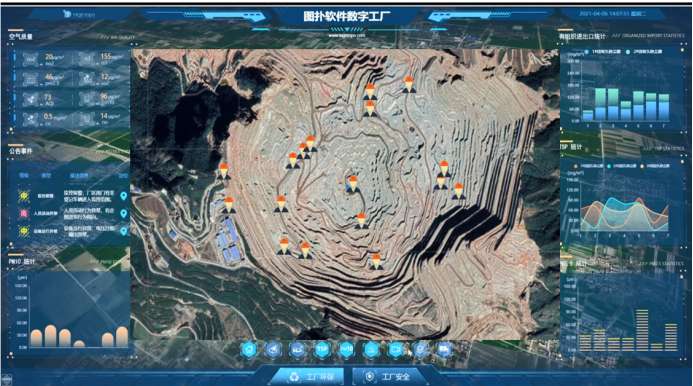

依照礦山作業區人員安全定位管理需求，引入智能手表作為定位和體征監測信息采集設備，后端建立終端信息采集協議服務，前端定位監測平臺系統作為數據管理、處理、分析平臺，從而實現對人員的實時定位、生命體征、軌跡跟蹤、一鍵求救、監控預警等功能。

3.1.3 車輛管理圖層

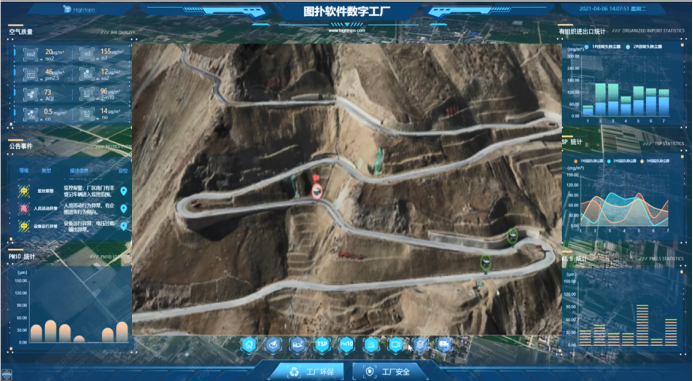

依照礦山作業區車輛安全定位管理需求，引入智能車載終端（固定車載、便攜式車載終端）作為信息采集設備，后端建立車載信息采集協議服務，通過后臺為數據管理、處理、分析，從而實現以實現對車輛的實時定位分析、全礦車速、軌跡跟蹤、超速告警，電子圍欄監測，預警推送等。

3.1.4 電子圍欄圖層

通過電子圍欄圖層，管理員可以在地圖上自定義添加任意虛擬電子圍欄，當作業人員、作業車輛接近或者闖入電子圍欄區域，系統后臺將彈窗提示告警信息，智能終端也同時通過消息推送提示告警信息。后臺也將記錄進入人數/車輛、時間、地點、軌跡、滯留時間。

3.1.5 AR實景圖層

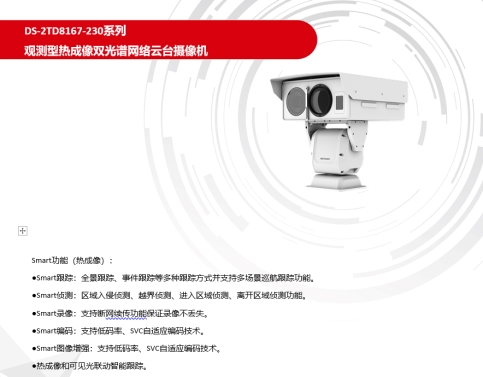

AR實景是以高空實景視頻為地圖，疊加資源和數據信息推進增強現實應用。該系統前端配置高空AR熱成像云臺，后端基于AR實景地圖應用平臺對“現實”畫面“增強”，利用地圖標簽標注技術將資源疊加到高點時刻畫面中，可實現全方位、多角度、立體化實景地圖呈現。

AR天眼紅外熱成像監控系統是采用現代化紅外技術,對采礦區、爆破區人員入侵及物體移動進行監測,同時產生聲光報警并聯動相關電子設備,防止爆破區域人員侵入和實時周界防護的一套安全監控系統。

通過在作業區高空架設AR天眼紅外對射，覆蓋礦山作業全景，對采區、爆破區進行快速實景/熱成像掃描，防止作業區人員闖入或者滯留。

3.2 消息管理中心

消息管理中心提供消息解析規則配置、消息引擎、消息執行任務、消息創建、消息下發、消息管理等。對不同采集數據源的消息按實時和定時的模式，采集數據到消息數據庫，并通過消息解析規則和消息引擎對消息按類型、按等級、按時間進行管理。并對消息進行下發，可以在前端界面及時看到最新的消息。

對接統一平臺需要使用消息中心的包括：智能工牌/智能手表的定位消息、身體指征相關消息；車載電話的定位消息、行駛速率消息；對講的定位消息；以及后續可能新增設備的相關消息。

3.3 全局預警聯動

全局預警處理中心提供預警信息查看、預警級別判斷、預警任務創建、預警處理下發等。

4 礦山地圖數據底座

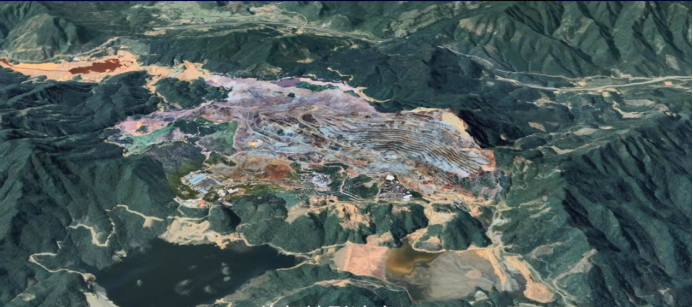

通過礦山三維傾斜攝影實景建模、商業衛星遙感地圖，對巨龍銅業全礦區包括驅龍辦公區、知不拉露采場、驅龍露采場和排土場等范圍內高精度地圖采集制作，作為礦區數字孿生應用的數據底盤，實現內部作業人員、車輛實時精細化呈現和監控，包括礦區各類靜態和動態設施設備。靜態設施包括道路、邊坡、采區等相關的地面設施，動態設備包括車輛、人員的實時高精度位置等地理信息數據。定位終端通過定位坐標實時更新到地圖底座上，并實現人員、車輛定位實時精細化呈現和視頻監控標簽展示。

此次項目地圖展示包括三維傾斜攝影建模和商業遙感衛星地圖相結合方式作礦山地圖展示。

 1.1.1 定制化功能

(1) 歷史軌跡查看

支持根據設備一天內的經緯度數據，回放設備的移動軌跡，可以快進顯示，支持批量同時回放。

(2) 抓路矯正

設備行駛時，自動將偏離道路的經緯度糾正到道路上。

(3) 道路自動識別

根據設備的歷史軌跡信息，自動識別新的道路，并在地圖上展示新的道路。

(4) 電子圍欄自動擴充縮放

已繪制的固定圍欄，根據圍欄外經緯度數據能夠自動擴充圍欄，將這個數據涵蓋在內，或圍欄內的經緯度數據，自動縮小，確保圍欄外圍距離這個經緯度在2米左右。

1.1 衛星遙感地圖

衛星遙感地圖已經廣泛應用于交通、導航等各種地圖服務，既能反映地理要素實時變化，又能滿足一定地理精度要求。以衛圖遙感作為礦山底圖，進行人工矢量化描繪和標注，可以快速制作總平面圖?；谛l(wèi)星遙感地圖快速制作總平面圖，較好地因應了勘測設計形勢發展的要求，對于礦山現場、作業人員具有快速迭代更新價值。

通過商業衛星、谷歌衛星等平臺，獲取遍歷礦山矢量平面數據，根據采區工程進度定期更新礦山平面數據。

s1、獲取礦山開采區域的礦山遙感監測數據中的矢量數據；

s2、遍歷所述矢量數據，獲取礦山圖層的矢量要素；

s3、對所述礦山圖層的矢量要素進行定位，得到礦山開采區域的遙感影像圖；

s4、調整所述遙感影像圖的顯示范圍和比例尺，獲取初始礦山分布圖；

s5、基于所述矢量數據獲取當前初始礦山分布圖的屬性信息；

s6、基于預設的礦山分布圖模板將所述屬性信息填寫在初始礦山分布圖上，得到礦山分布圖；

s7、檢測遍歷是否完成，若遍歷完成，則得到所有礦山分布圖，否則跳到s3，直到檢測到遍歷完成。

 1 露采區人員定位管理子系統

人員定位系統是針對露采區作業人員佩戴智能定位卡（定位卡、智能手表GPS實時定位、歷史軌跡回放）、信息查詢等監測信息集成在數據中臺并后臺分析，實現人員地圖監控、人員分布查看、人員實時定位、歷史軌跡回放及信息查詢等功能。用戶佩戴智能定位卡，結合平臺功能，可以進行人員定位的查看，對基本信息進行增加、刪除、修改和查詢，對人員的歷史軌跡進行回放，對各報表進行打印輸出，對使用該系統的用戶進行添加、修改、刪除和查詢，對人員分布進行統計。

前端平臺

具備完善的組織權限體系；

具備結合組織體系和崗位體系的分級預警機制，屏蔽可能存在的大量無效預警消息；

具備智能手表的實時監控，區域位置、報警等；

具備多種電子圍欄的設置和進入預警等處理；

具備定位軌跡回放、預警數據查詢等；

具備靈活實現各種報表；

具備預警、消息通知、采集周期等參數的靈活設置；

系統對接能力

具備靈活的地圖對接接口服務能力

具備用戶、角色、權限（功能權限、數據權限）靈活適配和對接能力

具備預警消息、預警處理等服務對接能力
